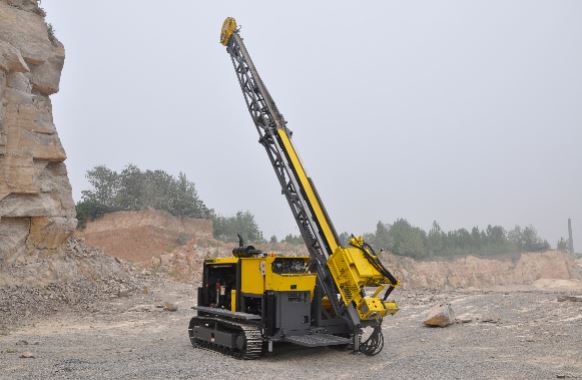

Установка для поверхностного алмазного бурения SX16 NQ 1250 м

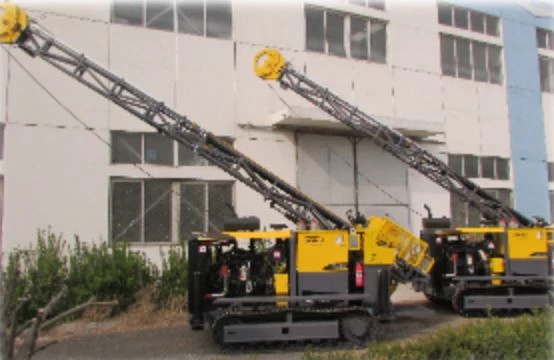

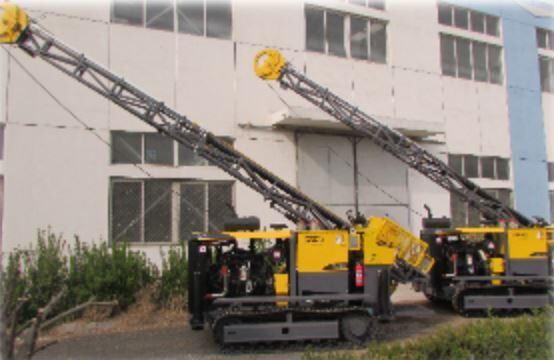

Установка для алмазного колонкового бурения SX16

Установка для колонкового бурения SX16 Surface-предназначена для различных операций бурения и оснащена длинноходной-системой прямой подачи, двигателем T3 с низким-выбросом и мощной главной лебедкой. Он считается одним из самых производительных-сверл для глубоких отверстий в своем классе, обеспечивая высокий-стандарт надежности и производительности.

Подтвержденная мощность обеспечивается модернизированной силовой установкой и гидравлической системой, а также подъемными устройствами и механическими конструкциями.

Наличие самосвала, гидравлических выравнивающих домкратов и складной мачты позволяют быстро установить SX16. Опциональная гусеничная лента с радиоуправлением позволяет сеялке легко маневрировать на строительной площадке и удерживает оператора на безопасном расстоянии. Стандартные защитные ограждения и кнопки аварийной-остановки делают буровую установку-удобной и безопасной в эксплуатации.

Функции

· Самосвальная мачта — создает устойчивую рабочую платформу и значительно снижает рабочую высоту.

· Новая мачта телескопа — простая установка, возможность вытягивания штанги на 6 м, компактный размер при транспортировке.

· Гидравлические выравнивающие домкраты и цилиндры подъема мачты облегчают установку буровой установки.

· Патрон и вращающийся узел Christensen-канадского происхождения — это гарантия высокой производительности и надежности.

· Гидравлический держатель штока – обеспечивает быстрое зажимание штока, повышенную надежность и снижение потребности в обслуживании.

· Гусеничный ход с радиоуправлением – повышенная мобильность и безопасность.

Производительность бурения

Bпроводная связь 1540м

Nпроводная связь 1250 м

Hпроводная связь 780 м

Pпроводная связь 480 м

* Глубина указана для вертикального отверстия *

Главный подъемник

Мощность одной линии: голый барабан 80 кН

Скорость линии: голый барабан 40 м/мин.

Размер кабеля: 35 м х 16 мм

Проводная линия

Емкость: 1800 м 6 мм WL

1000 м 7 мм WL

Тяга лески: голый барабан: 11,9 кН

Полный барабан: 3,0 кН

Скорость линии: голый барабан 114 м/мин.

Полный барабан 453 м/мин.

Мачта и система подачи

Ход подачи: 3,5 м

Скорость подачи: быстрая и медленная, плавное управление.

Тяга: 59,6 кН

Тяга: 138 кН

Угол сверления: от 45 до 90 градусов.
Длина тяги стержня: 6,09 м

Блок питания

Производитель: Камминс

Модель: QSB6.7 Уровень III

Объем: 6,7 л, 6-цил.

Мощность: 153 кВт

Об/мин: 1800

Тип двигателя: Дизельный с турбонаддувом, водяное охлаждение.

Электрическая система: 24 В (генератор переменного тока 24 В, 95 А)

Гидравлическая система:

Первичный насос: 28 МПа – 280 л/мин.

Вторичный насос: 20 МПа – 170 л/мин.

Вспомогательный насос: 21,5 МПа – 55 л/мин.

Охлаждение гидравлического масла: Воздушное

Скорость буровой головки и шпинделя

Мощность: гидравлический двигатель, переменный

Скорость/Реверс 4

Главная передача: Бесшумный цепной привод, передаточное число 2:5.

Шпиндель 117 мм (внутренний диаметр)

Скорость шпинделя: 117-1300 об/мин.

Крутящий момент: Макс. 5113 Нм

Голова: откидывается (дополнительно для бокового смещения)

Вариант краулера

Метод управления Дистанционное радиоуправление

Скорость Макс. скорость 3 км/ч

Тип гусеницы Усиленная, гусеничный башмак 300 мм

Патрон в сборе

Тип: гидравлический открытый, пружинный закрытый.

Максимальный внутренний диаметр: 117 мм

Вместимость: 18 143 кг

Держатель стержня

Тип: гидравлический открытый, газовая пружина закрытый

Максимальный внутренний диаметр: 210 мм

Вместимость: 15 000 кг

Опоры для буровой базы

Прицепная установка, колеса 4 x 770 мм.

Опора: 4 гидравлических домкрата

Диаметр колодки: 200/230 мм

Длина хода: 550 мм

Масса

Тип колеса: 7000 кг (недоступно для DH)

Гусеничный навесной 9000 кг

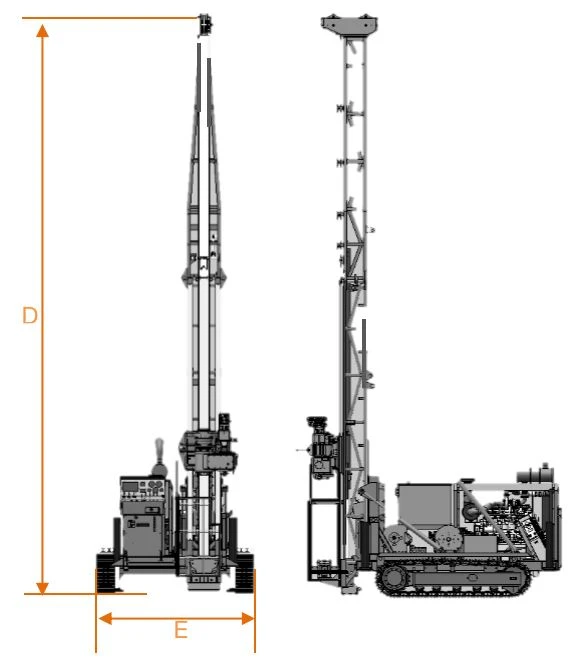

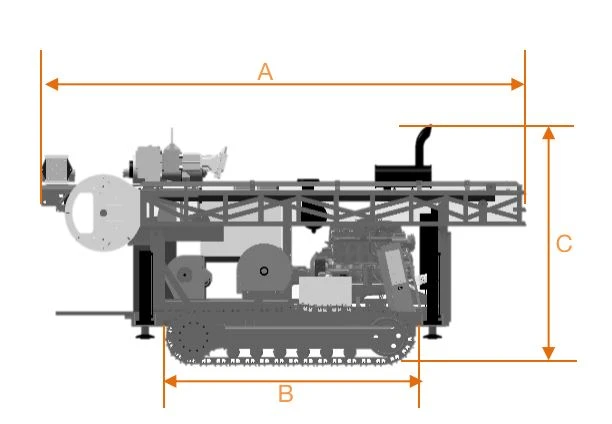

Размеры (транспорт/рабочая площадка)

А: 5150 мм

Б: 2700 мм

С: 2340 мм

Д: 9650 мм
